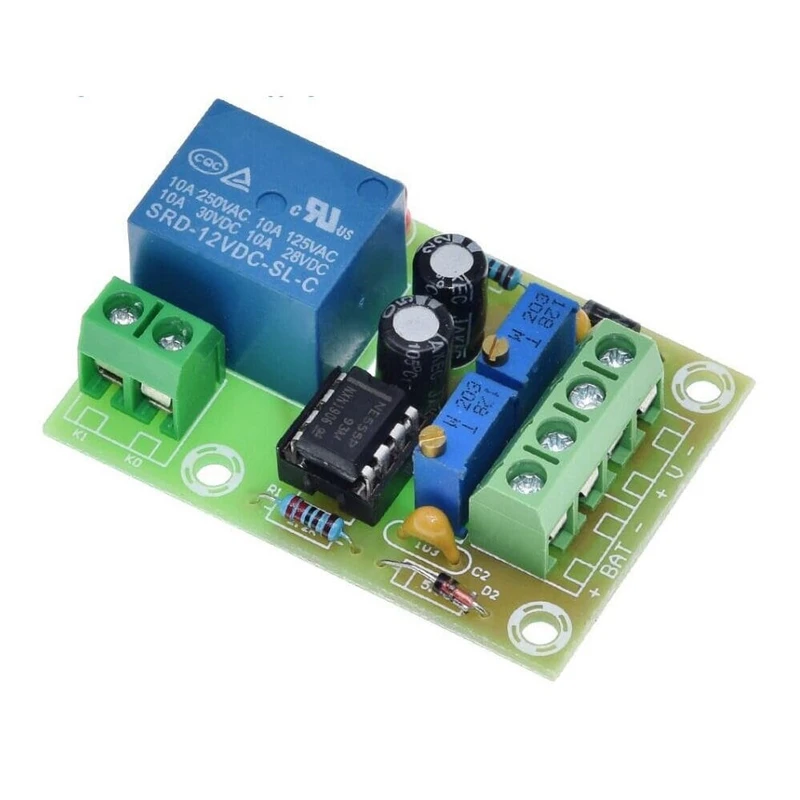

ماژول شارژ اتوماتیک باتری 12 ولت مدل XH-M601

50x35x20 میلی‌متر

مراحل تنظیم ولتاژ شروع به کار و قطع شارژ به شرح زیر است : 1. هر دو پتانسیومتر را پاد ساعت گرد بچرخانید تا به کمترین میزان مقاومت برسند (حدود 20 دور ) 2.تنظیم ولتاژ شروع به شارژ : حالا منبع ولتاژ شارژ باتری را به ترمینال باتری روی برد متصل نمایید و میزان ولتاژ را روی کمترین مقدار مد نظر شارژ باتری تنظیم نمایید(برای مثال 12 ولت ) سپس پتانسیومتر سمت راست را ساعت گرد آنقدر بچرخانید تا LED قرمز روشن شود. 3. تنظیم حداکثر ولتاژ شارژ : حالا پتانسیومتر سمت چپ را ساعت گرد بپرخانید تا به بیشترین میزان مقاومت برسد(حدود 20 دور ). سپس ولتاژ منبع شارژ باتری را روی بیشترین میزان مد نظر برای شارژ باتری تنظیم نمایید ( برای مثال 14.2 ولت ) . سپس مجددا پتانسیومتر سمت چپ را آهسته و این بار پاد ساعت گرد بچرخانید تا LED قرمز خاموش شود . 4.حالا میتوانید مطابق تصویر سیم کشی را انجام داده و ولت متر نیز به صورت دلخواه میتوانید به برد متصل نمایید .

در ارتباط با تنظیمات خودشون زحمت کشیدند تنظیم کرده‌اند و نیازی به تنظیمات ندارد.این موضوع را در پایان برگه راهنما نوشته.عمل کرد یا نحوه عملکرد برای من هم شروع به کم کردن شارژ باطری کرد

هنوز استفاده نکردم بعدا نظر میدم

خیلی خوب

ماژول رو کاملا طبق اموزش راه اندازی کردم ولی اصلا رله عمل نمیکرد و ایسی به شدت داغ میشه که دستو میسوزونه

سلام اندازه دقیق برد چند سانتی متر است طول و عرض و بیشترین ارتفاع میخواهم جعبه هم سفارش بدهم باتشکر

سلام لطفا اندازه طول و عرض و ضخامت را هم دقیق بفرمایید همزمان یک قاب میخواهم برایش بخرم با تشکر

با سلام از این ماژول میتونم برای باطری ۳ سل ۱۸۶۵۰ استفاده کنم که زمانی که به ولتاژ ۱۲.۶ رسید قطع کنه
