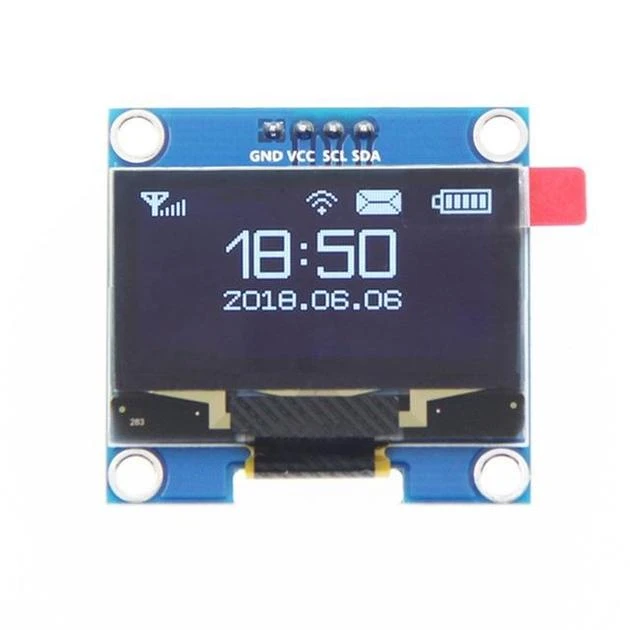

ماژول صفحه نمایش OLED مدل I2C کد 2

اگر با میکروکنترلر ها آشنایی داشته باشید، احتمالا انواع ال اس دی های کرکتری برای نمایش خروجی متنی را می‌شناسید. ماژول صفحه نمایش oled می‌تواند در بسیاری از موارد جایگزین مناسبی برای این نمایشگرها باشد. تکنولوژی نمایش در صفحه نمایش های oled با lcd ها متفاوت است. به گونه ای که هر پیکسل، خودش نور را تولید می‌کند که در نتیجه به نور پس‌زمینه نیازی نیست. با حذف شدن نور پس‌زمینه و نوردهی توسط هر پیکسل، کنتراست تصویر افزایش پیدا می‌کند و هم‌چنین مصرف برق کاهش پیدا می‌کند. به طوری که در حالتی که تمامی پیکسل ها روشن باشند 25 میلی آمپر و اگر همه‌ی پیکسل ها خاموش باشند حدود 2 میلی آمپر مصرف برق این ماژول نمایشگر است. رنگ این نمایشگر، به صورت تک رنگ و به رنگ سفید است. دارای 4 پین می‌باشد که دو تای آن ها برای تغذیه (GND زمین، VDD یا VCC به ولتاژ مثبت) با ولتاژ بین 3.3 تا 5 ولت، و دو پین دیگر برای ارسال دیتا است. پایه های دیتا (SCL یا همان SCK و SDA) به پین های i2c میکروکنترلر متصل می‌شوند که با جست وجو در اینترنت برای هر برد مشخص می‌شود. مثلا در آردوینو یونو و نانو، SDA به A4 و SCK(SCL) به A5 متصل می‌شود. وضوح تصویر در این ماژول برابر با 64 در 128 پیکسل است و قابلیت نمایش متن، اعداد، اشکال گرافیکی و حتی لوگو و تصاویر مختلف را دارد. این ماژول دارای درایور ssd1306 می‌باشد که امکان ارتباط آن با انواع میکروکنترلر ها را با استفاده از پروتکل i2c (iic) ممکن می‌سازد. یعنی هر میکروکنترلری که دارای رابط i2c باشد با این نمایشگر سازگار و قابل استفاده است.برای نمایش لوگو و تصاویر، لازم است تا تصویر را به ابعاد 128 در 64 پیکسل برش داده، به سیاه و سفید و سپس به کد bitmap تبدیل کنید تا در این نمایشگر قابل پخش باشند. توجه کنید که ابعاد کلی این ماژول، 25 در 27 میلیمتر بوده و قطر قسمت نمایشگر 0.96 اینچ است. این ماژول به دلیل ابعاد کوچک و مصرف کم، برای پروژه های پرتابل و کاربرد هایی مانند نمایش ساعت، دما، ولتاژ و درصد باتری، مختصات و ... انتخاب بسیار مناسبی می‌باشد.
