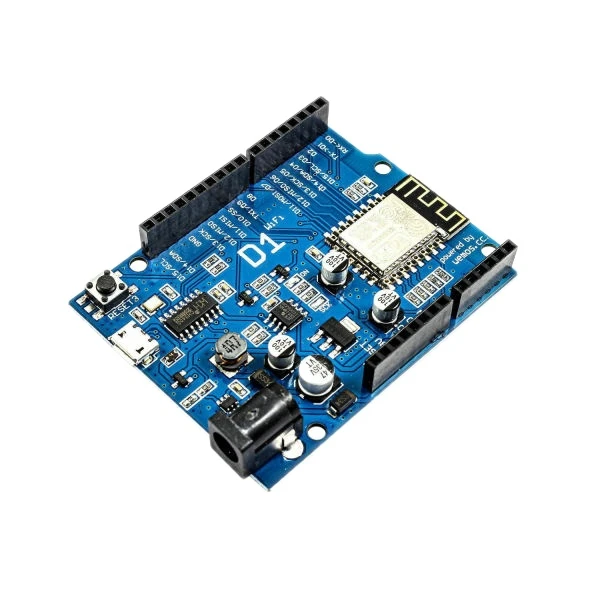

برد وایفای مدل Wemos D1 کد Esp8266

بردها و ماژول های خانواده esp، از محصولات پرطرفدار بین توسعه دهندگان و دانشجویان IoT است. دلیل آن هم راحتی استفاده و امکانات متنوع آن هاست. ماژول esp8266 یک میکروکنترلر دارای وای فای است که امکان اتصال به اینترنت و اتصال چند esp8266 به یکدیگر را نیز فراهم می‌سازد. مزیت دیگر این برد و ماژول، امکان برنامه نویسی آن در نرم افزار آردوینو است. البته به صورت پیش فرض این برد در برنامه‌ی آردوینو وجود ندارد ولی به سادگی و با اضافه کردن کتابخانه‌ی آن، به لیست برد های آردوینو اضافه می‌شود. از مشخصات این برد می‌توان به داشتن ظاهر و قالب مشابه آردوینو Uno، یک پایه‌ی آنالوگ، وای فای با استاندارد 802.11 b/g/n، تبدیل usb به سریال ch340g، پورت میکرو usb برای اتصال به کامپیوتر، ارتباطات UART/SPI/I2C، فیش آداپتور برای تغذیه و ... نام برد. همچنین به دلیل فرم ظاهری مشابه آردوینو اونو، برخی از شیلد های آردوینو با این مدل نیز سازگاری دارند. (به طور خاص اگر به پین های A1 تا A5 نیاز نداشته باشند، زیرا esp8266 فاقد این پین ها است و فقط یک پایه آنالوگ دارد) ولتاژ کاری برد 3.3 ولت است. البته دارای رگولاتور ولتاژ نیز می‌باشد و میتوان از طریق پورت میکرو usb با 5 ولت و پایه‌ی Vin با ولتاژ بین 5 تا 9 ولت نیز تغذیه‌ی برد را انجام داد. سطح ولتاژ منطقی پایه های ورودی/خروجی، از جمله ADC، صفر تا 3.3 ولت است. برای شناسایی برد در کامپیوتر، لازم است درایور ch340g نصب شود که به راحتی و با یک جستوجوی ساده در اینترنت، برای اکثر سیستم عامل ها یافت می‌شود. برای اضافه کردن این برد به برنامه‌ی آردوینو، عبارت How to add esp8266 to arduino ide را جستوجو و مراحل را طبق راهنمایی دنبال کنید. در انتها در قسمت انتخاب برد، LOLIN(WeMos) D1 R1 را انتخاب کنید. کابل مورد نیاز برای اتصال به کامپیوتر و لپتاپ، همان میکرو یو اس بی یا کابل گوشی های اندرویدی است که احتمالا شما را از خرید کابل جداگانه نیز بی‌نیاز می‌کند. از جمله کاربرد های این برد، می‌توان به کنترل انواع وسایل برقی با وای فای و ماژول رله، کنترل ال ای دی های RGB، اینترنت اشیاء (IoT)، ارسال داده های دما و رطوبت، رباتیک و ... اشاره کرد.
