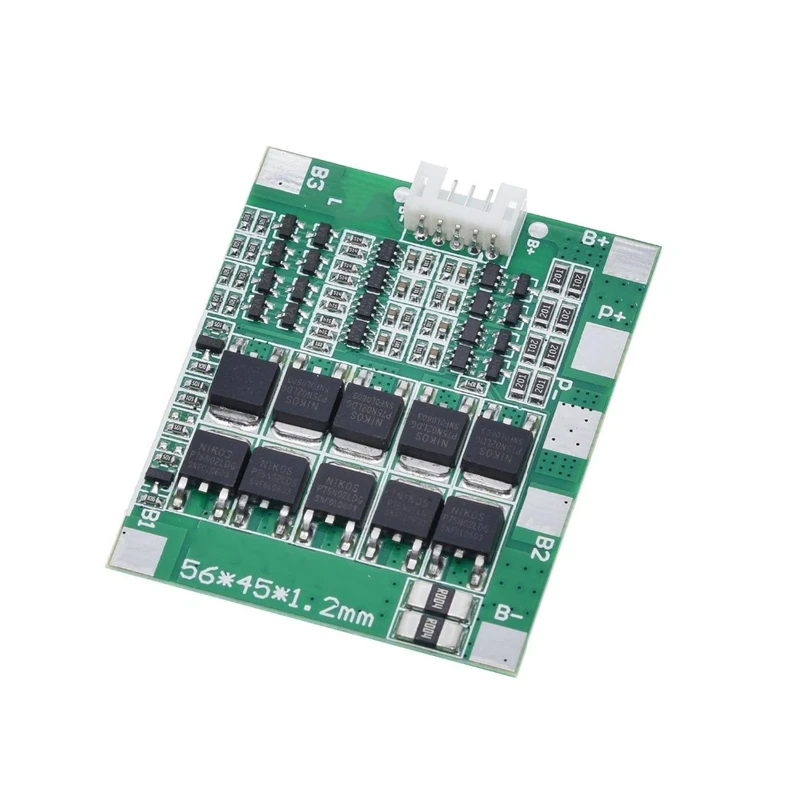

ماژول محافظ شارژ و دشارژ باتری لیتیومی مدل 4s_30a_pro

کاربرد این ماژول، جلوگیری از شارژ و دشارژ بیش از حد باتری لیتیومی (لیتیوم یون، لیتیوم پلیمر) است. باتری های لیتیومی نسبت به شارژ و دشارژ بیش از حد حساس هستند و در صورت وقوع هر کدام از این دو حالت، آسیب دیده و عمرشان کم خواهد شد. در مواردی حتی می‌توانند خطر آفرین باشند که اهمیت استفاده از ماژول مدیریت باتری یا BMS (battery management system) را نشان می‌دهد. این ماژول با رسیدن ولتاژ سلول ها به 100 درصد در هنگام شارژ، و یا رسیدن ولتاژ سلول ها به 0 درصد در هنگام دشارژ، اتصال باتری به ورودی-خروجی را قطع خواهد کرد. همچنین دارای بالانسر می‌باشد که وظیفه‌ی آن یکسان کردن ولتاژ سلول‌ها در صورت وجود تفاوت است. برای عملکرد بالانسر، کافی است بعد از تکمیل شارژ باتری‌ها شارژر را جدا نکنید.(برای مدت اندک) BMS ها محافظت هایی مانند قطع جریان در هنگام اتصال کوتاه را نیز ارائه می‌دهند. محصول فوق، برای سری کردن 4 سلول لیتیومی مناسب می‌باشد و حداکثر جریان شارژ و دشارژ آن، 30 آمپر است. برای شارژ باتری لیتیومی 4 سل، به ولتاژ بین 16.8 تا 17 ولت نیاز دارید. دقت کنید که این ماژول، محدودیتی روی جریان شارژ اعمال نمی‌کند (غیر از ماکزیمم 30 آمپر که همواره باید رعایت شود)، در نتیجه برای شارژ صحیح باتری، به یک ماژول جداگانه که قابلیت محدود کردن جریان را داشته باشد نیز نیاز دارید. جریان مناسب برای شارژ، با توجه به نوع و مدل و تعداد باتری های شما تعیین می‌شود. به صورت معمول 0.5C در نظر گرفته می‌شود. به عنوان مثال اگر 8 باتری 2200 میلی آمپر ساعت را به صورت 4s-2p یعنی 4 سلول سری و 2 سلول موازی متصل کنید، با توجه به موازی بودن 2 باتری، جریان شارژ برابر با 2.2 آمپر (0.5x2200x2) خواهد بود. نحوه‌ی اتصال باتری ها در تصاویر موجود است. شارژ و دشارژ هر دو از پایه های p+ و p- صورت می‌گیرد. به طوری که در صورت اتصال به ولتاژ 16.8، این پایه‌ها ورودی و در صورت اتصال به مصرف کننده، خروجی خواهند بود. در صورتی که بعد از اتصال باتری ها ماژول خروجی نداشت، یک بار شارژر را متصل کنید تا خروجی برقرار شود. با هر بار قطع اتصال باتری ها با ماژول، این عمل باید تکرار شود. همچنین پس از خالی شدن باتری ها تا 0 درصد این ماژول به 2 شکل می‌تواند به باتری‌ها متصل شود (طبق تصاویر)
