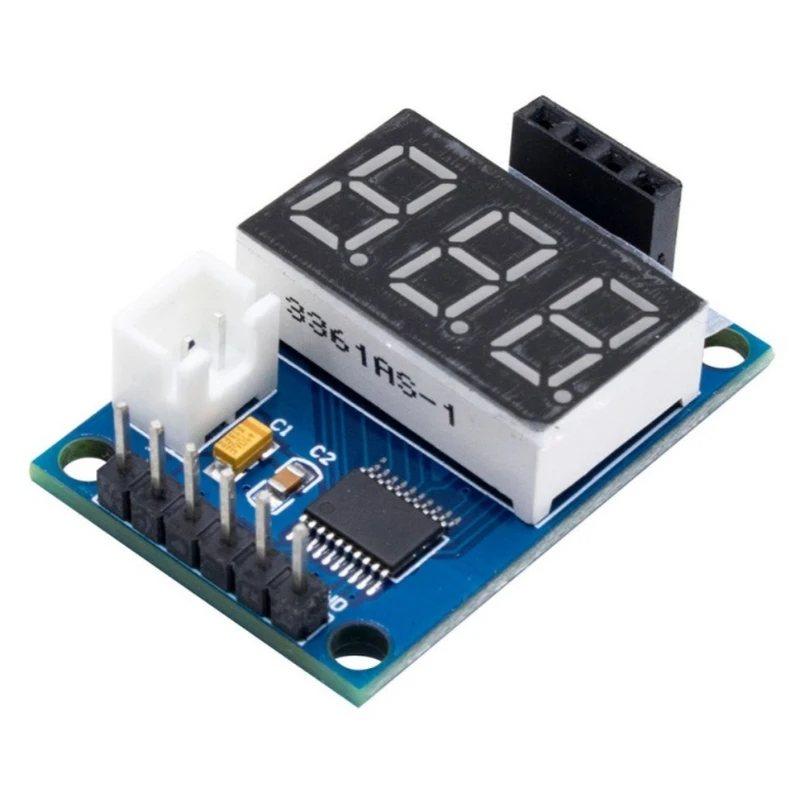

ماژول راه انداز سنسور اولتراسونیک مدل HC-SR04

30x25x20 میلی‌متر

معرفی برد راه انداز ماژول فاصله یاب اولتراسونیک SRF04 دارای نمایشگر دیجیتال سون سگمنت بوده و هم چنین یک خروجی همزمان سریال برای اتصال به بردهای دیگر و کامپیوتر دارد. واحد نمایش اندازه در نمایشگر به صورت سانتی متر می باشد این محصول دارای یک مدار میکروکنترلری است که عملیات پردازشی را با سرعت و دقت بالا انجام می دهد و علاوه بر نمایش اطلاعات اندازه گیری شده بر روی صفحه نمایش سون سگمنتی، این اطلاعات را از طریق پورت سریال نیز ارسال می نماید. خطای اندازه گیری این ماژول در حدود 1 درصد می باشد و ولتاژ کاری آن 5 ولت است. مشخصات ولتاژ کاری:5V فرکانس کاری :40Khz مینیموم رنج قابل تشخیص: 3 سانتی متر ماکسیموم رنج قابل تشخیص: 4 متر زاویه قابل تشخیص: 15درجه ابعاد: 35x25 میلی متر Specification Tester for ultrasonic distance meters HC-SR04. The display shows the distance from the partition after connecting the sensor. The same data is sent to the serial port, for further use. The serial port is available on VCC (5V), TX, RX, GND pins. Communication speed 9600baud. Output format: D: XXX \ r \ n, where XXX is the value of the measured distance in cm. Specifications Supply voltage: 5V Measuring range: 3 - 400cm Display units: cm Display: 3-digit 7-segment Red color Additional interface: 5V UART Module dimensions: 30x25mm

سالم بود و با سنسور اولتراسونیک مدلHC-SR04کاملا مچ شد(بازه اندازه گیری از ۲ سانت تا۴ متر)

به بسته بندی بی توجهی بسیار قرار داده و کالا را اشتباهی ارسال کرده اند

خیلی کاربردیه

سلام میشه رله سرراهش گذاشت که چیزی از جلوش رد شد رله رو فعال یا غیر فعال کنه

سلام خسته نباشید با این ماژول میشه سنسور التراسونیک مدل AJ-SR04M رو راه اندازی کرد؟

سلام با ماژول بلوتوث سریال میشه اطلاعات رو به لپ‌تاپ ارسال کرد
