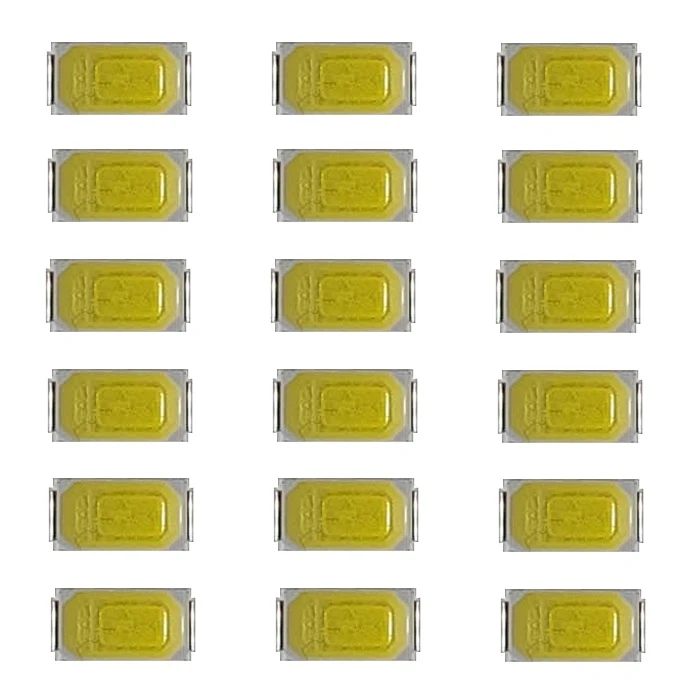

چیپ ال ای دی 27 ولت مدل TSL27V-5730 بسته 18 عددی

در ابتدا توجه شود که ولتاژ راه اندازی این ال ای دی SMD مقدار 26 تا 27 ولت است که برای لامپ ها و ماژول های خاصی استفاده می شود و یا برای ساخت چراغ های ال ای دی با درایور های ولتاژ بالا و یا استفاده از برق شهر بدون درایور و با استفاده از 8 عدد از این ال ای دی SMD که با هم سری شده اند این کار را انجام داد . برای استفاده از ال ای دی SMD مدل TSL27V-5730 و خارج کردن یا نصب مجدد این ال ای دی می توان از هویه هوای گرم استفاده کرد و یا با دقت زیاد از هویه قلمی با نوک بسیار باریک این کار را انجام داد. تاکید می شود ولتاژ تغذیه این ال ای دی 26 تا 27 ولت است و جریان مصرفی آن 30 میلی آمپر است و توان مصرفی 1 وات و روشنایی آن 100 لومن می باشد که با توجه به سایز این لامپ نور بسیار زیادی است .برای خنک سازی این ال ای دی باید اقدامات مناسبی انجام داد و از هیت سینک با سطح جانبی وسیعتری استفاده کرد . از لحاظ اندازه این چیپ به 5730 مشهور است که علت نامگذاری طول 5.7 میلیمتری و عرض 3 میلیمتری آن می باشد . برای ساخت یک لامپ یا منبع روشنایی 24 وات از 24 عدد از این چیپ استفاده شده و هر 8 عدد را با هم سری کرده و 3 مجموعه 8 تایی سری شده را با هم سری می کنند . می توان 36 وات و 42 وات و ... را نیز ایجاد کرد .
